金刚石是已知自然界中顶级坚硬的物质，合成CVD金刚石单晶因其优异的光学特性及其在紫外到无线电波段不可替代的超宽透过范围被应用在越来越多的场景。被称为“终极半导体”的CVD金刚石具有已知材料科学中***宽的透过光谱，从220nm到大于50um透光使得金刚石在应用中可提供传统光学材料几个组合才能达到的透过范围，在宽透过的基础上，CVD金刚石还具有低吸收特性，可以保证高功率光低损耗通过。Element Six 的金刚石光学元件导热系数大于2000W/mk,比其他光学材料高出100倍，这意味着用户可以把金刚石应用在更高功率的激光器中，并且光束质量稳定。CVD金刚石的生物相容性使得它也可以用于医学外科手术或作为生物分析的基质材料。CVD金刚石超低的吸收；抗化学损伤、抗刮伤；低双折射率；以及比其他光学材料具有更高的热吸收系数等特性，使其在激光半导体以及核辐射探测等多个领域应用广泛。

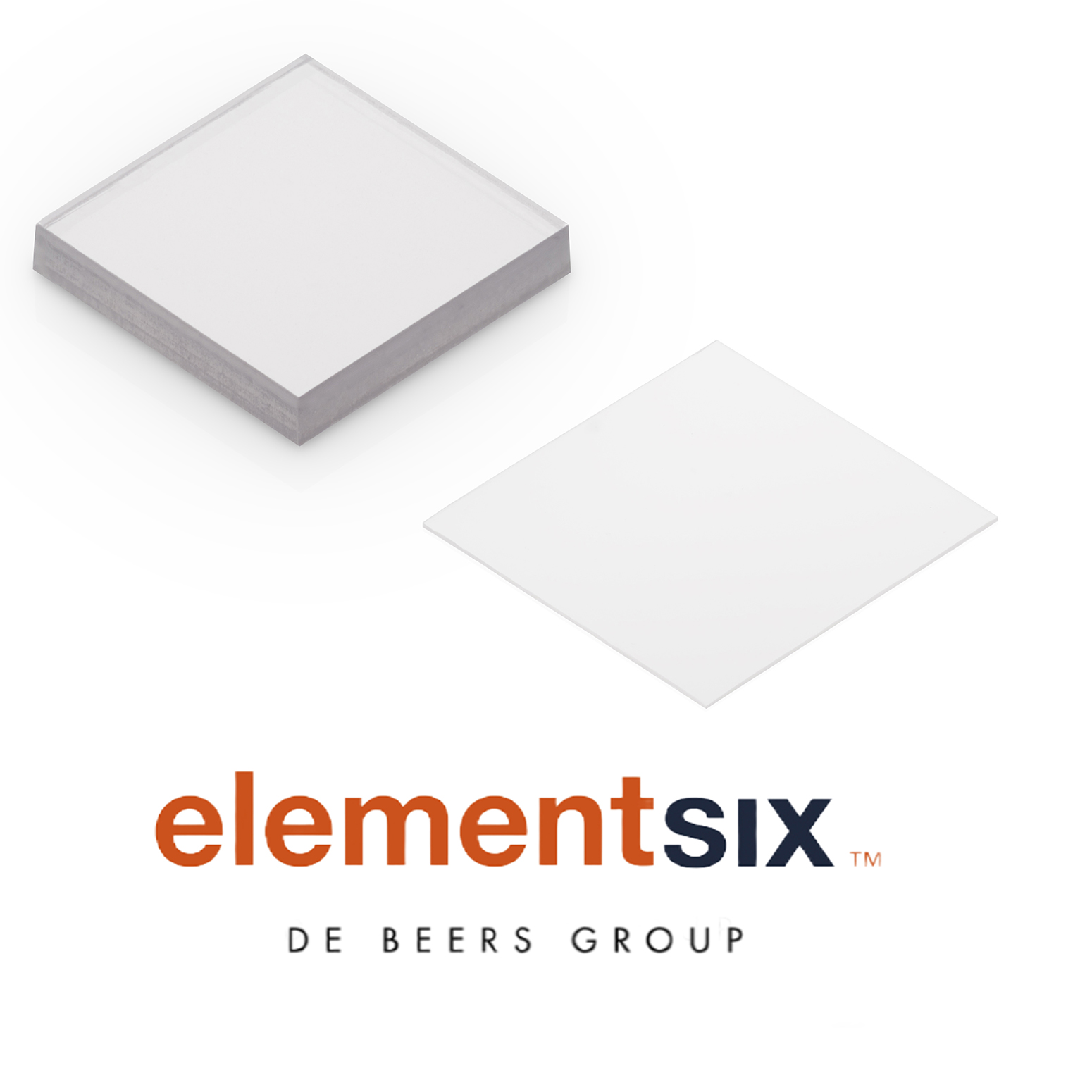

Element Six（元素六）的专业技术人员可以根据您的应用帮助您设计对应的器件。这包括窗口，棱镜和透镜的加工和安装，以及部分或抗反射涂层。窗口，棱镜和透镜可以设计成任何需要的尺寸，直径为Ø 135毫米，厚度3毫米(多晶CVD金刚石）和8 × 8 × 2毫米(单晶CVD金刚石)。如有需要也可以根据客户的要求定制，以实现特殊的功能，如水冷或空冷。
CVD单晶金刚石典型应用-拉曼: 与其他高增益的拉曼晶体相比，CVD金刚石有更大的频移（ω=1332.3 cm-1）和更高的亮度。CVD金刚石可以实现腔内激光光学，包括拉曼频率转换器。在应用中，拉曼位移本身可以用作传感器。标准的CVD金刚石7 × 2 × 2 毫米拉曼激光晶体，该晶体结合了大频移和高增益与金刚石固有的极端机械特性，使其对环境的敏感性大大降低。 纳米级金刚石晶体的拉曼峰位移可以作为微测温探针，测量晶体管栅结构等电子器件的栅结温度。迪恩光电配合拉曼金刚石的独有特性设计出高透过高抗损伤的增透膜系（AR/AR@1064nm+1240nm+1480nm)，经过验证，独有的镀膜技术使得金刚石易出光，低阈值，高效率。
CVD单晶金刚石典型应用-光谱学：微波CVD金刚石的宽透过范围可以很大程度上提升光谱效率。传统光学元件需要几片才能达到的效果，一片金刚石或许就能实现。CVD金刚石的化学稳定性与极端的硬度允许它可以在其他窗口、透镜、棱镜不能胜任的极端环境下稳定工作。CVD金刚石器件的稳固性也使它非常适合于手持式光谱仪器，如：国土安全与法医学等。
